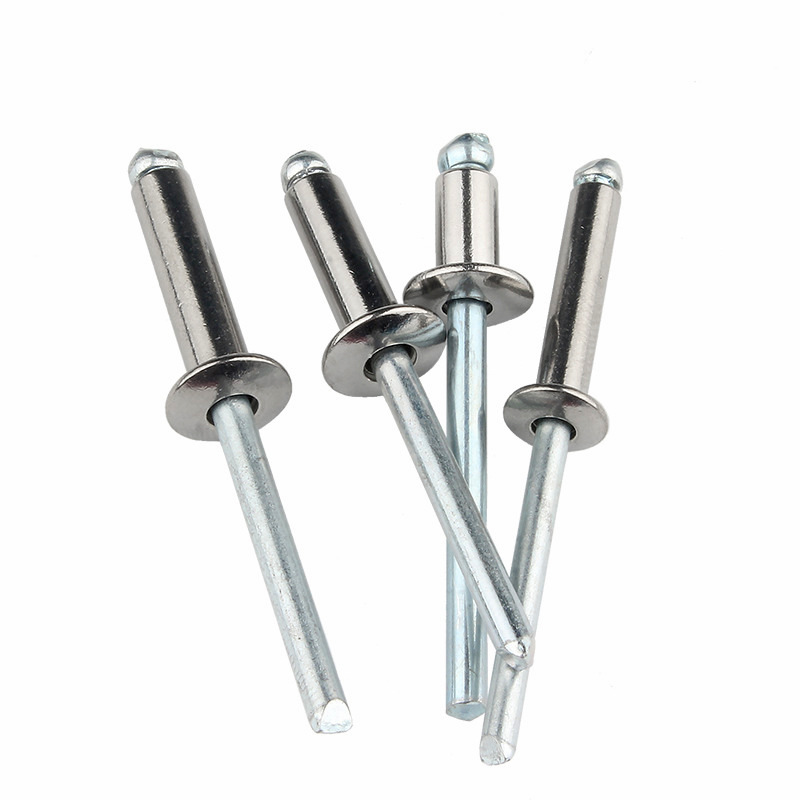

Слепе заковице, такође познате као поп заковице, су трајни механички затварачи који се користе када је доступна само једна страна радног предмета. Састоје се од цилиндричног тела (љуске) са трном кроз центар. Током уградње, трн се увлачи у шкољку, што доводи до деформисања слепе стране и формирања секундарне главе која спаја материјале заједно.
Израз "слеп" се односи на стање уградње, а не на сам причвршћивач. Ова врста заковице се широко примењује у монтажи аутомобила, производњи лимова, ваздухопловним конструкцијама, облогама зграда и општој производњи где је приступ ограничен на једну страну.
Слепа заковица се састоји од четири кључна дела:
| Компонента | Опис |
| Тело заковице (љуска) | Шупљи цилиндар са претходно обликованом главом (обично са куполом или удубљењем) |
| Мандрел | Унутрашње стабло са тачком лома дизајнирано да се одвоји при одређеној затезној сили |
| Глава за подешавање (на алату) | Компонента алата која хвата трн и обезбеђује вучну силу |
| Слепа глава | Деформисани део настао током везивања који стеже материјале са неприступачне стране |
Принцип рада: Алат за закивање хвата трн и извлачи га ка споља. Како се трн извлачи, његов увећани врх приморава тело заковице да се радијално шири на слепој страни, формирајући главу у облику сијалице. При унапред одређеној напетости, трн се ломи на месту врата, остављајући постављену заковицу на месту.
Избор материјала за заковице ће се заснивати на основном материјалу који се спаја, изложености околини и захтевима механичког оптерећења.
Алуминијумске заковице (са челичним или алуминијумским трном)
Најчешћи тип, погодан за општу монтажу
Лагана, умерена чврстоћа на смицање и затезање
Користи се за лимове, ХВАЦ канале, потрошачке производе, аутомобилске ентеријере
Челичне заковице (поцинковане или обичне)
Већа чврстоћа од алуминијума
Погодно за конструкцијске примене и тешке материјале
Користи се у челичним оквирима, штитницима машина, индустријској опреми
Заковице од нерђајућег челика
Отпоран на корозију, погодан за спољашње и морско окружење
Већа чврстоћа и тврдоћа захтева моћније алате за уградњу
Користи се у бродском хардверу, архитектонским облогама, опреми за хемијску обраду
Бакарне и месингане заковице
Добра електрична проводљивост и отпорност на корозију
Користи се у електричним апликацијама, декоративном хардверу, кожној галантерији
Монел (легура никла и бакра) заковице
Одлична отпорност на корозију у морској води и хемијским срединама
Висока чврстоћа и отпорност на температуру
Користи се у поморском инжењерству, хемијским постројењима, приобалним грађевинама
Пречник: Пречник заковице се односи на спољашњи пречник тела. Уобичајене величине укључују 2,4 мм (3/32"), 3,2 мм (1/8"), 4,0 мм (5/32"), 4,8 мм (3/16"), 5,6 мм, 6,4 мм (1/4"). Избор пречника се заснива на захтевима за носивост: већи пречници нуде већу отпорност на смицање и затезање.
Распон хватања: Ово је укупна дебљина материјала који се спајају. Свака величина заковице покрива одређени опсег хватања, који обично обезбеђује произвођач.
| Пречник | Типичан опсег хватања | Дебљина апликације |
| 2,4 мм | 1,0~3,0 мм | Танка плоча и електроника |
| 3,2 мм | 1,5~4,5 мм | Лаки лим |
| 4,0 мм | 2,0~5,0 мм | Склоп средњег листа |
| 4,8 мм | 2,5~6,5 мм | Опште конструктивне везе |
| 6,4 мм | 3,0~8,0 мм | Апликације за тешке услове рада |
Критично правило: Распон хватања мора покривати стварну дебљину материјала. Ако је заковица прекратка, не може да формира одговарајућу слепу главу, што доводи до отказивања зглоба. Ако је предугачак, трн се можда неће сломити чисто, остављајући вишак тела да вири.
Правилна припрема рупа је неопходна за поуздане перформансе закивања.
Пречник рупе: Рупа треба да буде 0,1~0,2 мм већа од пречника тела заковице. Превелике рупе смањују отпорност на смицање и омогућавају кретање зглоба. Рупе премале величине могу оштетити тело заковице током уметања и могу изазвати потешкоће са подешавањем.
| Пречник заковице | Препоручена величина рупе |
| 2,4 мм | Φ2,5~2,6 мм |
| 3,2 мм | Φ3,3~3,4 мм |
| 4,0 мм | Φ4,1~4,2 мм |
| 4,8 мм | Φ4,9~5,0 мм |
| 6,4 мм | Φ6,5~6,6 мм |
Удаљеност од ивице: Центар рупе треба да буде најмање 2× пречник заковице од ивице материјала. Недовољно растојање ивица доводи до кидања материјала када је заковица оптерећена.
Поравнање материјала: Сви слојеви морају бити правилно поравнати пре бушења или пробијања. Неравнине се морају уклонити са обе стране отвора како би се осигурало да лежишта тела заковице буду у равни са радним предметом.
Корак 1: Изаберите исправну заковицу. Потврдите да су пречник, опсег захвата и материјал одговарајући за примену.
Корак 2: Припремите радне предмете Избушите или избушите рупе кроз све слојеве. Уклоните неравнине и очистите површине. Стегните материјале заједно како бисте спречили раздвајање током закивања.
Корак 3: Убаците заковицу Поставите заковицу кроз рупу са приступачне стране. Претходно обликована глава треба да стоји равно уз горњу површину. Уверите се да се тело заковице у потпуности протеже кроз све слојеве.
Корак 4: Поставите алат за закивање Поставите одговарајући носни наставак на алат за закивање. Поставите носни наставак преко трна заковице, обезбеђујући потпуно закачење.
Корак 5: Управљајте алатом Стисните или активирајте алат за повлачење трна. Наставите док се трн не сломи на назначеној тачки врата. Правилно постављена заковица ће показати да је слепа глава потпуно формирана и да је сломљена трна у равни са или мало испод фабричке главе.
Корак 6: Прегледајте инсталацију Проверите да ли:
Фабричка глава је постављена у равни са материјалом
Не постоји јаз између материјала
Глава ролетне је потпуно формирана (видљива са приступачне стране повлачењем материјала ако је применљиво)
Прелом трна је чист и на одговарајућој дубини
| Дефект | Опсервабле Сигн | Вероватан узрок |
| Непотпуна слепа глава | Слепа страна показује малу или никакву деформацију | Заковица предугачка за дебљину материјала; недовољна сила вуче |
| Сломљена трна пре седења | Трн се ломи без материјала за стезање | Носник алата је премали; заковица прекратка; претерано паковање материјала |
| Оштећена глава фабрике | Пукотине или деформације на приступачној страни | Прекомерна сила; неусклађен алат; крхки материјал |
| Лоосе јоинт | Материјали се могу одвојити или померити након стврдњавања | Нетачан опсег захвата; рупа превелика; недовољан циклус подешавања |
| Трн се заглавио у алату | Трн се не избацује након паузе | Носепиеце ношен; страна материја у алату; нетачна величина носног дела |
| Овална или деформисана рупа | Облик рупе је изобличен након постављања | Холе оверсизед; материјали су неусклађени; прекомерно бочно оптерећење |
Ручна клијешта за заковице Погодна за повремену употребу и лаке апликације. Доступни модели за пречнике заковица до 4,8 мм. Дизајн полуге варира: једнострука ручка за мале заковице, сложена акција за веће величине.
Пнеуматски пиштољи за заковице Алати на ваздушни погон погодни за производњу великих количина. Понудите доследну вучну силу и брже време циклуса. Потребан за заковице великог пречника и врсте од нерђајућег челика. Довод ваздуха обично 5~7 бара.
Алати за заковице на батерије Преносиви и погодни за примену на терену. Нуди довољну силу за већину заковица опште намене до 4,8 мм. Технологија батерије пружа практичност бежичног рада, али са ограниченим капацитетом циклуса по пуњењу.
Хидраулични и серво закивци Користе се за тешке индустријске примене, укључујући структуралне заковице високе чврстоће. Обезбедите прецизно праћење силе повлачења и праћење података ради осигурања квалитета.
Избор наставка за нос: Сваки пречник заковице захтева одговарајући носни наставак. Замена носних наставака је неопходна када мењате величину заковица. Неки алати нуде системе брзе промене за ефикасност производње.
Спојеви слепих заковица су типично дизајнирани за смична оптерећења (силе паралелне са равнином споја), а не примарна затезна оптерећења (силе које развлаче материјале).
Чврстоћа на смицање је максимална сила коју заковица може да издржи управно на своју осу. Ово је примарни параметар дизајна за већину преклопних спојева.
Затезна чврстоћа је максимална сила повлачења коју заковица може да издржи дуж своје осе. Генерално нижа од чврстоће на смицање за већину типова слепих заковица.
Перформансе замора: Слепе заковице имају мању отпорност на замор у поређењу са чврстим заковицама због шупљег тела и концентрације напона на отвору трна. За апликације са цикличним оптерећењем, треба узети у обзир структуралне заковице или типове високе чврстоће (као што су монел или челик).
Препорука за дизајн споја: Користите више заковица у поређаном узорку уместо једне заковице у јако оптерећеном споју. Минимални размак између заковица је 3× пречник заковице да би се избегло слабљење материјала.
Различити материјали у контакту стварају ризик од галванске корозије. Изаберите материјал заковице компатибилан са основним материјалом.
| Основни материјал | Препоручени материјал заковице |
| Алуминијумски лим | Алуминијум (са прихватљивим челичним трном) |
| Челични лим (фарбан/нефарбан) | Челик (поцинковани) или нерђајући челик |
| Лим од нерђајућег челика | Нерђајући челик |
| Легуре бакра | Месинг или бакар |
| Морске средине | Монел или нерђајући челик 316 |
Правило: Заковице треба да буду катодне (племенитије) у односу на основни материјал да би се избегла убрзана корозија основног материјала. Ако нисте сигурни, изолујте заптивачем или заптивкама.
Запечаћене заковице: Има тело затвореног краја које спречава цурење воде или гаса кроз центар. Користи се у водоотпорним апликацијама, посудама под притиском и структурама изложеним временским приликама.
Заковице са више захвата: Дизајниране да покрију шири опсег хватања, смањујући захтеве за залихама. Погодно за апликације са различитим дебљинама материјала.
Самопробијајуће заковице (СПР): Инсталирају се без претходно избушених рупа. Заковица се пробија кроз горњи слој и шири у доњи слој. Користи се у монтажи каросерије аутомобила, посебно за спојеве алуминијума и мешаних материјала.
Заковице за ломљење: Глава трна остаје заробљена унутар тела заковице након постављања, спречавајући испадање трна. Потребан у апликацијама где лабави трнови могу изазвати контаминацију (прерада хране, електроника).
Ужлебљене заковице: Одликују се жлебљеним телом за побољшане перформансе повлачења у меким материјалима као што су пластика, дрво или композити.
Заковице се чувају у сувим, чистим условима са заштитом од влаге и загађивача. Алуминијумске и челичне заковице могу оксидирати у влажном окружењу, утичући на перформансе подешавања и отпорност на корозију.
Чувати у оригиналном паковању до употребе
Одржавајте влажност простора за складиштење испод 60%
Избегавајте излагање уљима, растварачима и индустријској прашини
Ротирајте инвентар по принципу „први ушао-први изашао“.
Заковице које се чувају на дужи период (преко 24 месеца) треба да се прегледају на корозију или деградацију пре употребе
Визуелни преглед (провера инсталације):
Фабричка глава је у равнини и концентрична
Прелом трна је чист и видљив испод главе
Нема пукотина или изобличења са обе стране
Тест затезног повлачења: Периодично тестирајте заковице узорака на повлачење помоћу тестера затезања да бисте потврдили да вредности смицања и затезања испуњавају спецификације. Минимални узорак: 5 заковица по серији.
Тест хватања: Проверите да ли је преостала дужина трна унутар постављене заковице у прихватљивим границама (обично 0,5~1,5 мм испод површине главе).
Деструктивна инспекција: Одабране заковице попречног пресека за преглед формирања слепе главе и потврду адекватне деформације материјала. Ово је посебно важно током валидације процеса и валидације промене алата.
| Проблем | Одмах провера | Решење |
| Заковица се окреће у рупи | Пречник рупе је превелик | Замените заковицом већег пречника; тачна величина рупе |
| Није могуће уметнути заковицу | Пречник рупе је премали | Избушите рупу до одговарајуће величине |
| Алат не може да повуче | Неисправан носни наставак или истрошена чељуст алата | Замените носни наставак; сервисни алат |
| Трн се ломи прерано | Распон захвата је прекратак | Користите заковице са дужим држањем |
| Мандрел се неће сломити | Недовољна сила вуче | Користите моћнији алат; проверите притисак ваздуха |
| Слепа глава није формирана | Предугачка заковица или квар алата | Проверите домет захвата; проверите рад алата |
| Материјали се одвајају након везивања | Недовољна сила стезања | Скратити домет захвата; повећати тачност уклапања рупа |
Овај водич пружа основне референце за избор и уградњу слепих заковица. За критичне примене, консултујте техничке спецификације произвођача и извршите квалификационо тестирање на репрезентативним склоповима пре производње.
